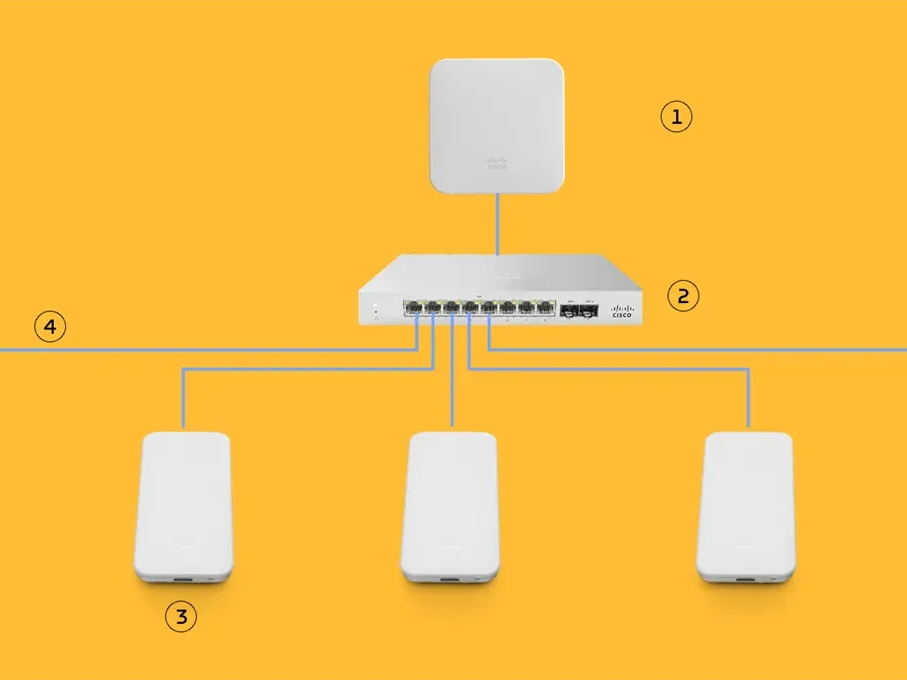

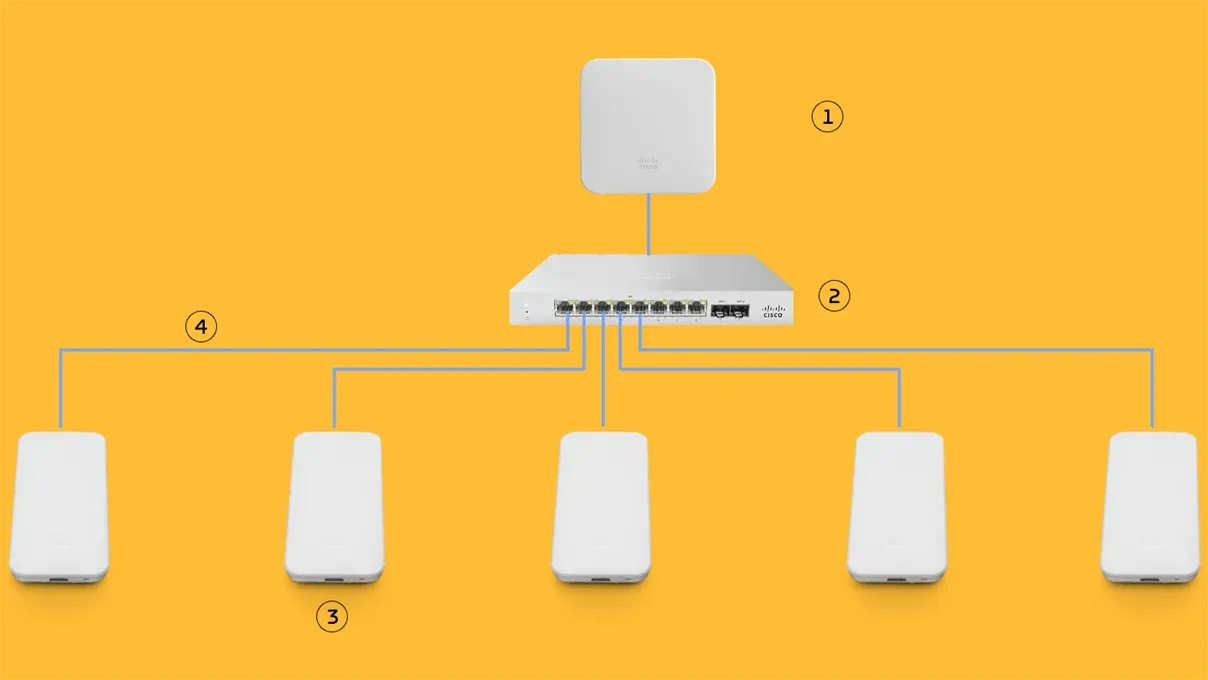

Spredenett – Prinsippløsning

1. Aksess – MG41/MG52
– Enheten installeres i et område med god 4G dekning
– Plasseres innendørs for sabotasjesikring ved anledning
– Forutsetter kun PoE tilførsel via en Cat6 kabel

2. PoE switch – MS120/MS130
– Plasseres i et EKOM felt eller en dedikert fordeling
– Forutsetter en 230v tilførsel med Schuko kontakt

3. Aksesspunkt – MR78
– Plasseres horisontalt i tak eller underkant av drager
– Forutsetter kun PoE tilførsel via en Cat6 kabel

4. Cat6 kabel
– Lengdebegrensning på 90 meter

Aksesspunktet plasseres iht underlaget som blir oversendt av Joulia/Wingmen

Enheten er ferdig konfigurert og forutsetter kun driftspenning v/PoE

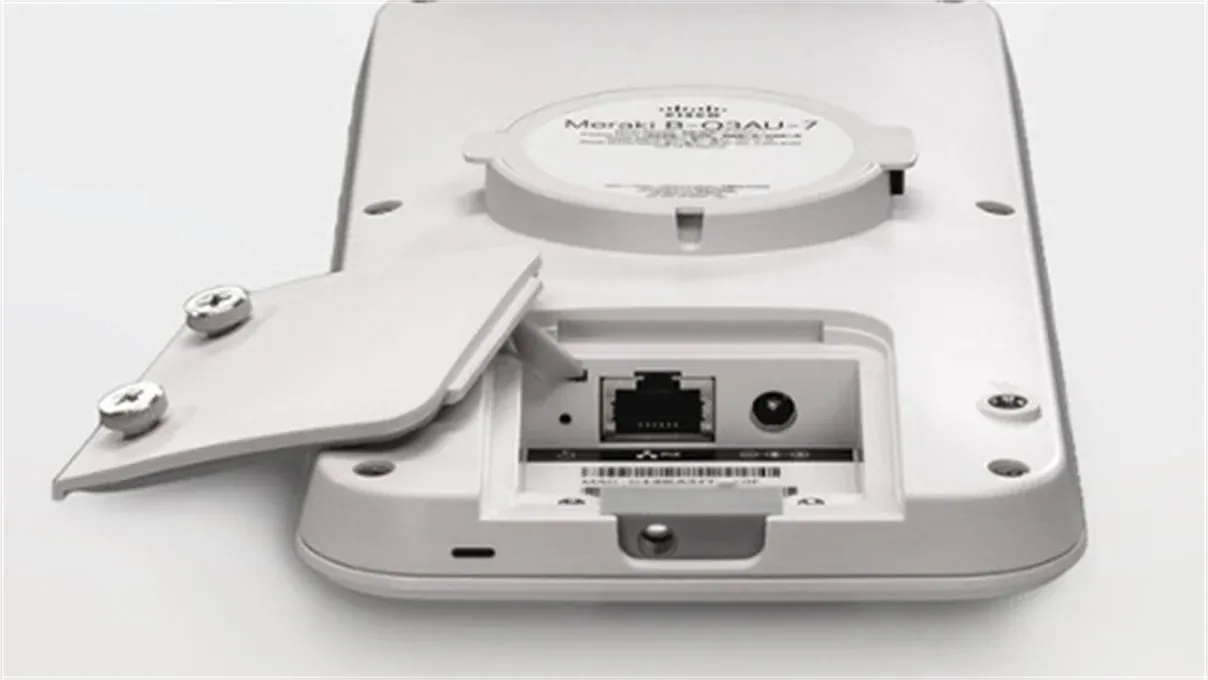

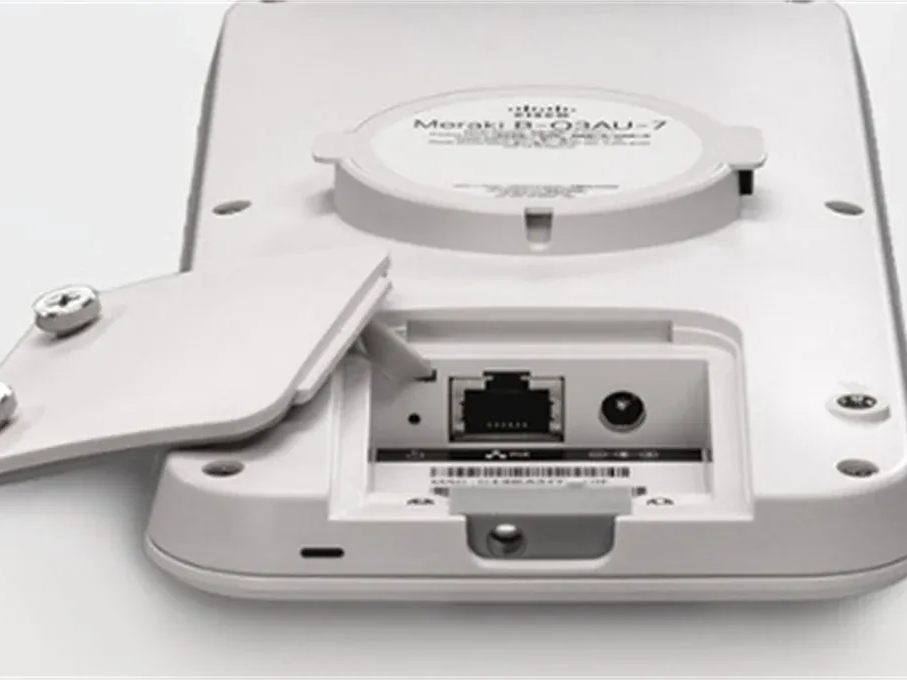

Det patches mellom en utenpåliggende RJ45 kontakt og porten i MR78 (se bilde)

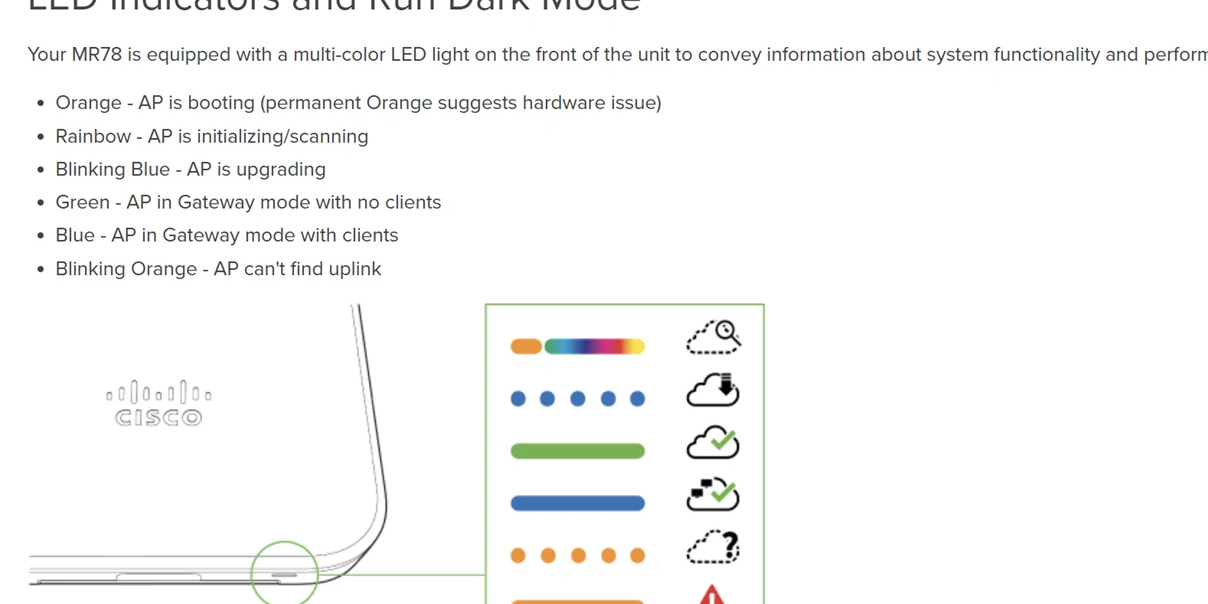

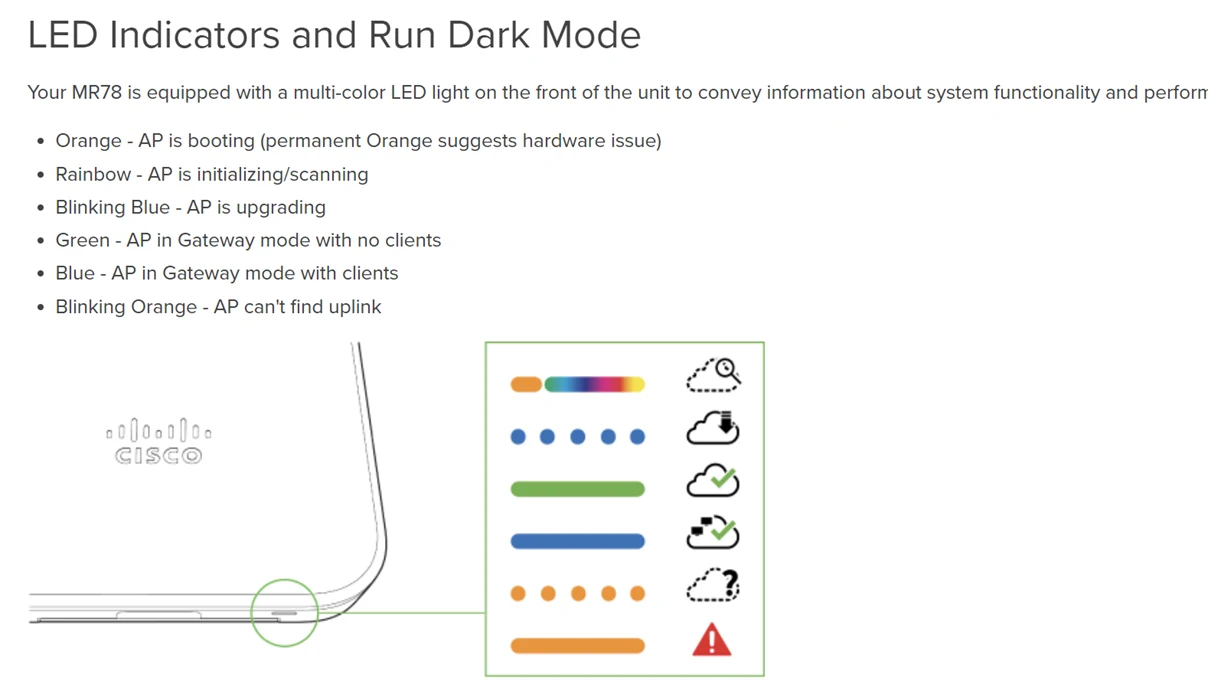

Informasjon om statusdioder er oppgitt under (en solid grønn/blå farge er normal driftstatus)

OBS: Det tar ca 5 minutter før lysdioden viser korrekt status når enheten spenningsettes

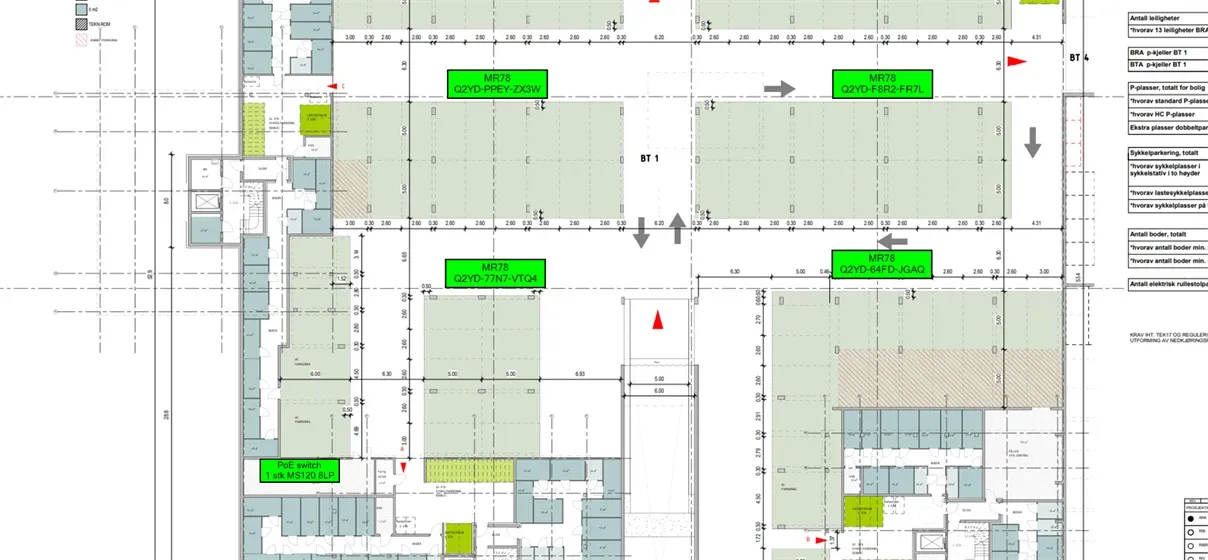

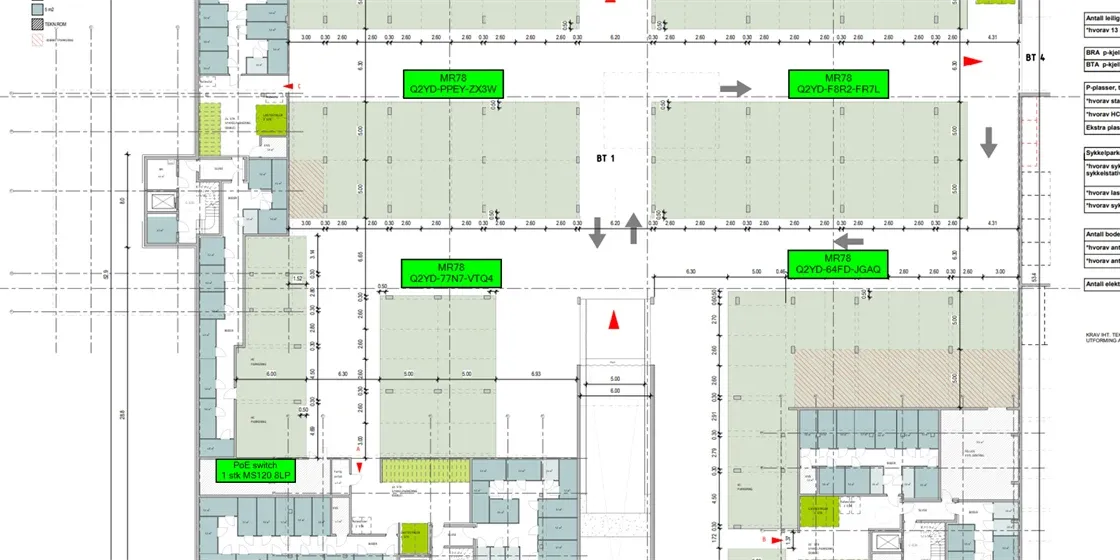

As-Built med plassering av Cisco komponenter og tilhørende

serienummer (se bilde)

Bilder av nettverkskap/komponenter i fordelingen og plassering av MG41/MG52

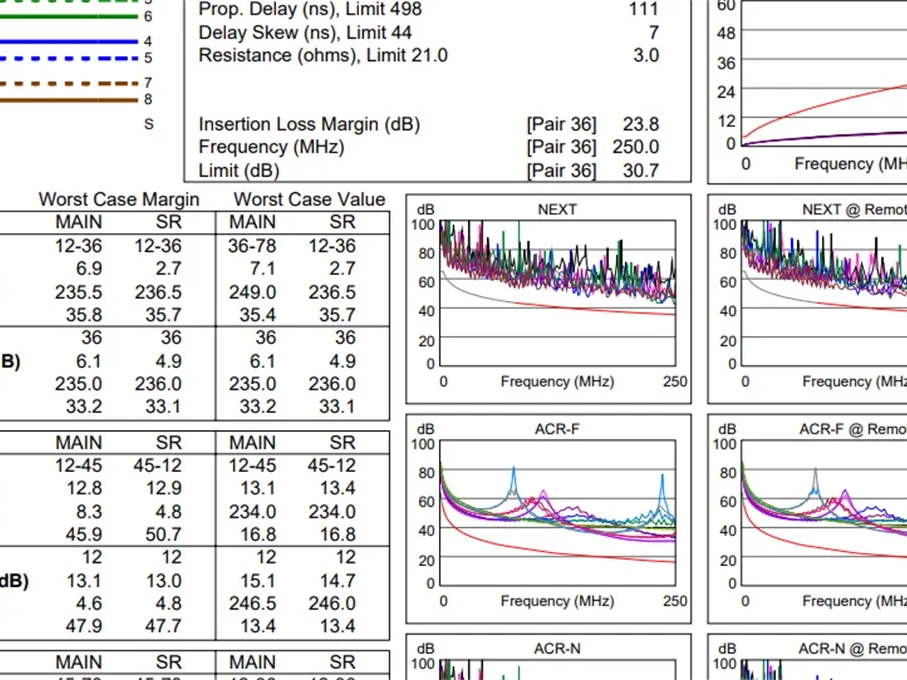

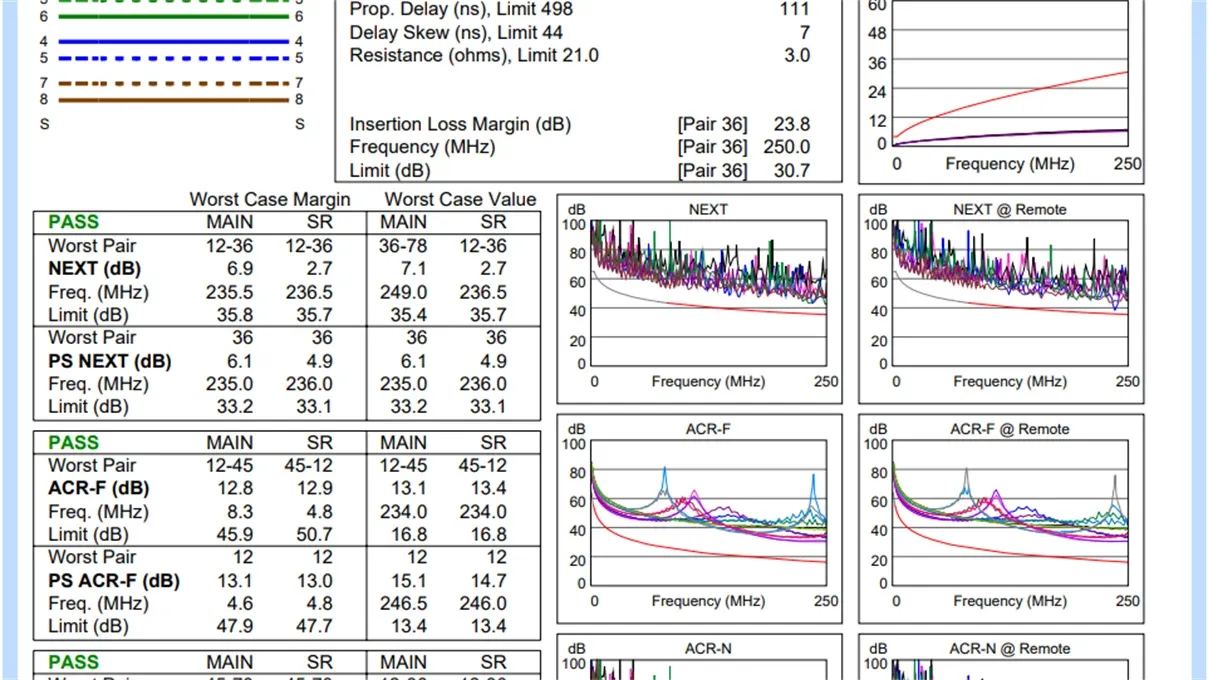

Testrapport fra en Fluke DTX eller tilsvarende kabelanalysator (se bilde)

Dokumentasjonen som er definert over sendes til Wingmen Norge på e-post: joulia@wingmen.no

Kontakt Wingmen så fort anlegget er operativt, så vi kan verifisere at samtlige komponenter er online og med tilstrekkelig konnektivitet (kontrolleres i Cisco Meraki portalen).

Kontaktinformasjon:
Wingmen Norge
Telefonnummer: +47 322 45 622
